ICS-17型电子皮带秤

ICS—17型电子皮带秤主要分为ICS—17A和ICS—17B两种，其计量准确度等级按照标准要求为1级秤，首次检定误差0.5%。其结构采用橡胶耳轴支承杠杆的方式，双传感器结构。一般适应于企业内部核算用，环境比较好的地方也可用作贸易结算参考。

ICS-17型电子皮带秤

一、概述

ICS—17型电子皮带秤主要分为ICS—17A和ICS—17B两种，其计量准确度等级按照标准要求为1级秤，首次检定误差0.5%。其结构采用橡胶耳轴支承杠杆的方式，双传感器结构。一般适应于企业内部核算用，环境比较好的地方也可用作贸易结算参考。

二、设备组成

ICS—17型电子皮带秤主要由五个部分组成：

1、称重桥架   2、称重传感器   3、测速滚筒   4、测速传感器  5称重显示控制器

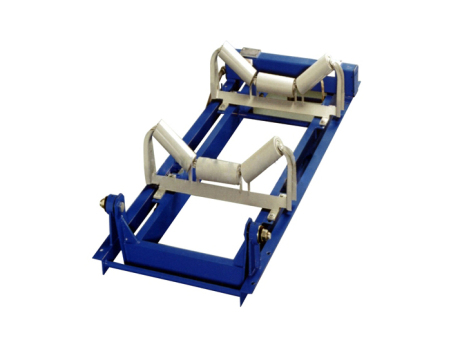

三、称重桥架特点

1、ICS—17A为4只无摩擦减振橡胶耳轴连接，四托辊，双传感器；

2、ICS—17B为2只无摩擦减振橡胶耳轴连接，双托辊，双传感器；

    3、矩形杠杆吊挂传感器，刚性强，无机械变形，零点稳定性好；

4、支持较大角度输送机使用，倾角可达18°；

5、适用范围广称量酸、碱、盐等腐蚀性物料，桥架可进行防腐处理或采用不锈钢制造；

6、可根据用户皮带机型号进行标准设计或非标定做。

四、称重传感器

称重传感器选用“S”型拉式传感器，优先采用进口传感器，可大大提高准确度。

五、测速滚筒

根据需要安装电子皮带秤的运输机规格型号，配置相应规格的测速滚筒，安装于下行皮带上方，距离称重桥架越远越好，以免引起称重桥架振动。

六、测速传感器

根据运输机运行速度选择合适传感器，较大程度提高计量精度。可选型号：LR-16型 。

七、称重显示控制器

1、型号：GT-800

2、主要特点：

A、中/英文可选液晶显示，操作简便

B、 显示瞬时流量和累计量，生成报表，可查询可打印

C、 可配置0—20mA或4—20mA模拟流量输出，远程累计脉冲输出

D、可实现RS232或RS485远传通讯，传输距离为1200m

E、仪表综合误差：<0.02%  电源AC220V±30% 50HZ

八、主要技术参数及工作条件参数

 九、现场安装示意图

适用范围：一般用于主运输皮带上，安装的输送机倾角应该≤18°. 一般用于较长的输送皮带上，D一般为1200mm； 另：如果输送机较短，还可以采用一组托辊的ICS-17B型秤（ICS-17B1），秤体长度为17B的一半，而且计量精度不变。

十、选型参数

尺寸参数：

注：表中未列带宽的 尺寸根据实际机架确定。

厂家推荐：ICS-17B-2T

应用实例：
