ICS-14型电子皮带秤

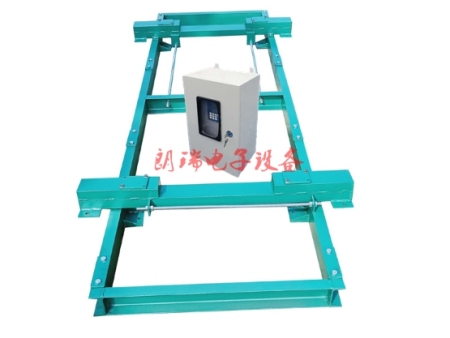

ICS—14型电子皮带秤分为ICS-14A和ICS-14B，其属于ICS系列动态电子皮带秤中精度高的一种，采用全悬浮式称重桥架，无支点、无转动和产生相对位移的可移动件。适宜安装在倾斜角度比较小的皮带输送机上，尤其是在零角度（平皮带）运输机上，其稳定性和高精度是其他产品无法比拟的。这类产品主要适用于用户要求较高计量精度或者需要进行贸易结算的行业现场，如港口、码头等。

ICS-14型电子皮带秤

一、概述

ICS—14型电子皮带秤分为ICS-14A和ICS-14B，其属于ICS系列动态电子皮带秤中精度高的一种，采用全悬浮式称重桥架，无支点、无转动和产生相对位移的可移动件。适宜安装在倾斜角度比较小的皮带输送机上，尤其是在零角度（平皮带）运输机上，其稳定性和高精度是其他产品无法比拟的。这类产品主要适用于用户要求较高计量精度或者需要进行贸易结算的行业现场，如港口、码头等。

二、设备组成

ICS—14型电子皮带秤主要由五个部分组成：

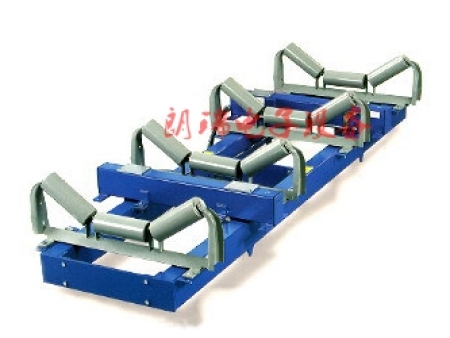

1、全悬浮称重桥架   2、称重传感器   3、测速(车)滚筒   4、测速传感器   5、称重显示控制器

三、称重桥架特点

         1、无耳轴支点全悬浮式结构，安装方便、维护量小；

         2、采用矩形杠杆，横向纵向直连，力传递环节较少；

3、称重桥架整体结构或单元组装，稳定性好、装方便，只需八个螺栓安装固定；

4、配备4只称重传感器对称分布，确保机构平衡，系统受偏载影响小，计量精度高；

5、称重区域配置3组或4组专用称重托辊，通过的物料重量直接作用在传感器上，皮带秤的计量受自身结构影响基本为零。

6、适用范围广，称量酸、碱、盐等腐蚀性物料，桥架可进行防腐处理或采用不锈钢制造。

四、称重传感器

称重传感器选用“S”型拉式传感器，对于电子皮带秤来说，选择质量稳定、性能指标高的称重传感器是关键。

五、测速(车)滚筒

根据需要安装电子皮带秤的运输机规格型号，配置相应规格的测速滚筒，安装于下行皮带上方，距离称重桥架越远越好，以免引起称重桥架振动。

六、测速传感器

根据运输机的运行速度，选择低速传感器或者高速传感器，较大程度提高计量精度。可选型号：LR16。

七、称重显示控制器

1、型号：GT800

2、主要特点：

A、中/英文可选液晶显示，操作简便

B、 显示瞬时流量和累计量，生成报表，可查询可打印

C、 可配置0—20mA或4—20mA模拟流量输出，远程累计脉冲输出

     D、可实现RS232或RS485远传通讯，传输距离为1200m

     E、仪表综合误差：<0.02%  电源AC220V±30% 50HZ

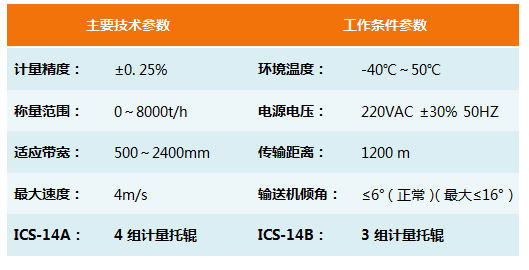

八、主要技术参数及工作条件参数

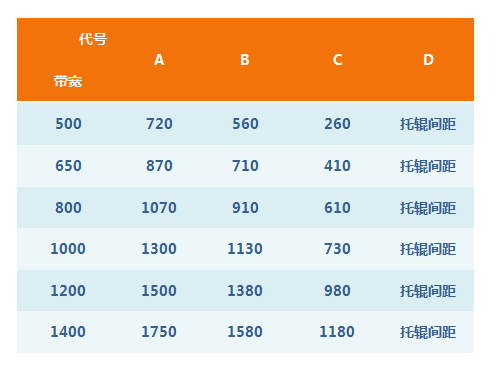

九、现场安装尺寸

ICS-14A为4组计量托辊、ICS-14B为3组计量托辊，图中D为输送机两托辊间距。

适用范围：

适用于皮带机倾斜角度比较小、较高计量精度或着需要贸易结算或要求计量精度高的场合。

十、选型参数表

   厂家推荐：ICS-14B-3T 为3组计量托辊

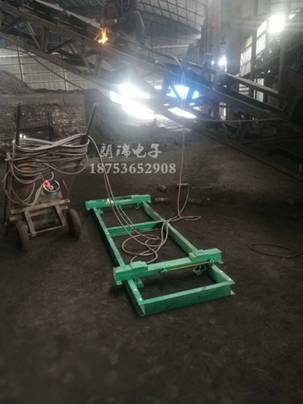

应用案例：
