摘要
三通分料阀该系列三、四通溜子（又名分料器）广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶粒、粉状物料输送系统中改变物料流向的理想设备。 该系列阀按型号可分为 侧三通溜子，正三通溜子，四通溜子。按驱动方式分为： S 手动， D 电动， Z 自动， Q 气动， Y 电液动。
产品介绍
一、概述
三通分料阀该系列三、四通溜子（又名分料器）广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶粒、粉状物料输送系统中改变物料流向的理想设备。
该系列阀按型号可分为 侧三通溜子，正三通溜子，四通溜子。按驱动方式分为： S 手动， D 电动， Z 自动， Q 气动， Y 电液动。
二、结构特点
三通分料阀结构特点
该阀采用钢板焊接而成，根据不同的需要配备不同的执行机构，具有轻巧耐磨，开位指示明确，切换方便，操作灵活等特点。
三、主要技术参数
三通分料阀性能参数
工作压力
适用温度
适用物料比重
适用介质
0.01MPa
≤ 300 ℃
≤ 2.5t/m 3
晶粒、颗粒、粉状物料等
三通分料阀传动装置参数：
规格
200~250
300~400
500~600
700~800
电动推杆
DT Ⅰ A63-M
P ： 0.06KW
DT Ⅰ A63-M
P ： 0.09KW
DTA Ⅱ 100-M
P ： 0.25KW
DT Ⅱ A250-M
P ： 0.37KW
自动装置
DKJ-210
P ： 0.025KW
DKJ-310
P ： 0.065KW
DKJ-410
P ： 0.16KW
DKJ-510
P ： 0.25KW
气动推杆
10A-5TC50B
10A-5TC63B
10A-5TC80B
10A-5TC100B
电液推杆
DYT100
P ： 0.37KW
DYT300
P ： 0.37KW

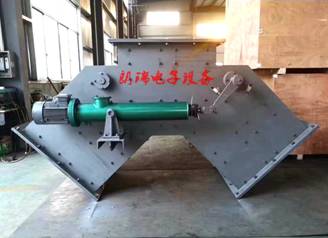

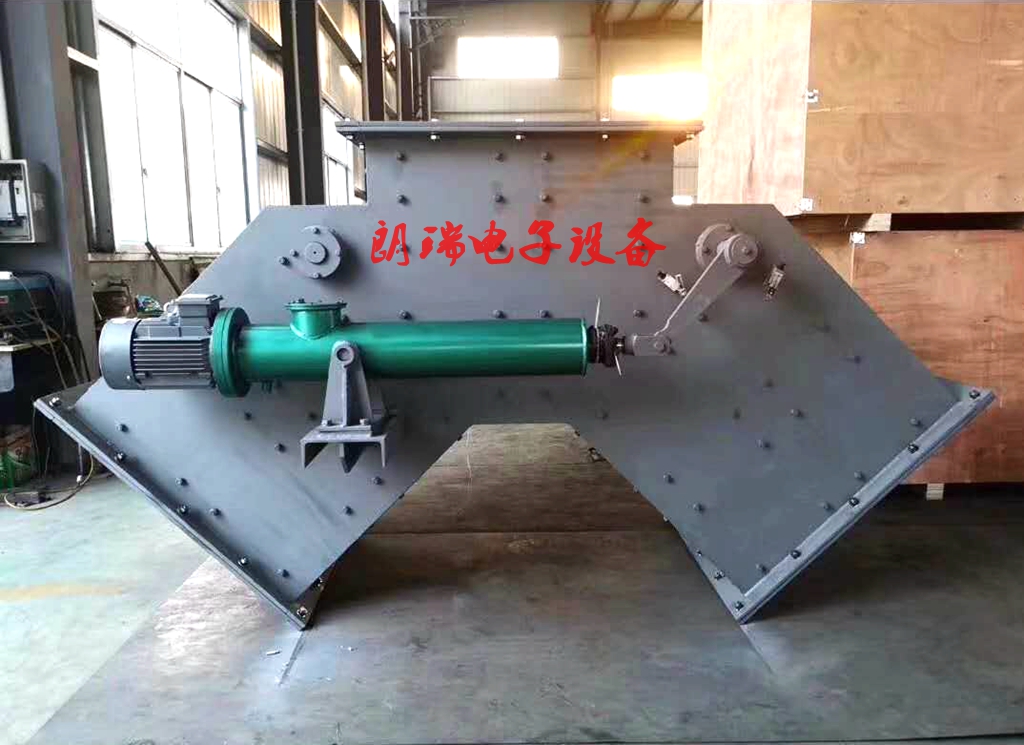

四、正三通外形尺寸：

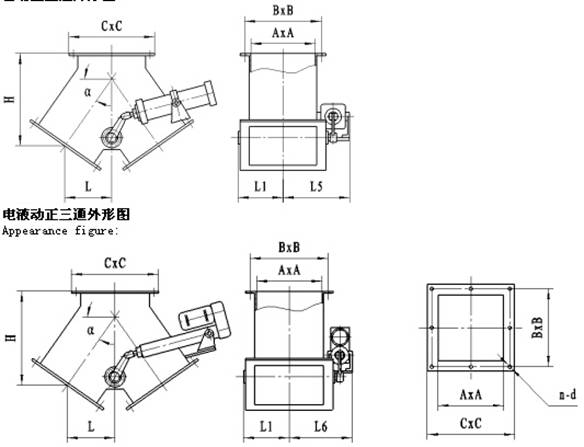

电动三通分料阀外形连接尺寸：
A
B
C
α
H
L
n-d
L1
L2
L3
L4
L5
L6
200 × 200
245 × 245
280 × 280
45o
267
177
8- Φ 10
180
220
220
290
320
340
50o
282
174
55o
299
161
60o
352
160
A
B
C
α
H
L
n-d
L1
L2
L3
L4
L5
L6
250 × 250
305 × 305
350 × 350
45o
298
198
12- Φ 10
220
250
250
310
345
410
50o
330
193
55o
338
181
60o
396
182
300 × 300
355 × 355
400 × 400
45o
322
212
12- Φ 12
250
280
280
375
370
440
50o
349
209
55o
386
204
60o
431
200
400 × 400
455 × 455
500 × 500
45o
381
251
16- Φ 12
280
325
325
425
420
470
50o
419
251
55o
448
244
60o
525
245
500 × 500
555 × 555
600 × 600
45o
470
310
20- Φ 14
350
385
395
480
500
520
50o
532
320
55o
557
290
60o
644
300
600 × 600
655 × 655
700 × 700
45o
502
290
20- Φ 14
400
450
450
540
550
570
50o
561
310
55o
643
330
60o
738
340
700 × 700
755 × 755
800 × 800
45o
617
380
20- Φ 14
450
500
500
630
620
650
50o
678
400
55o
795
420
60o
937
442
800 × 800
855 × 855
900 × 900
45o
672
408
24- Φ 14
500
550
550
680
670
700
50o
763
445
55o
900
482
60o
1057
493

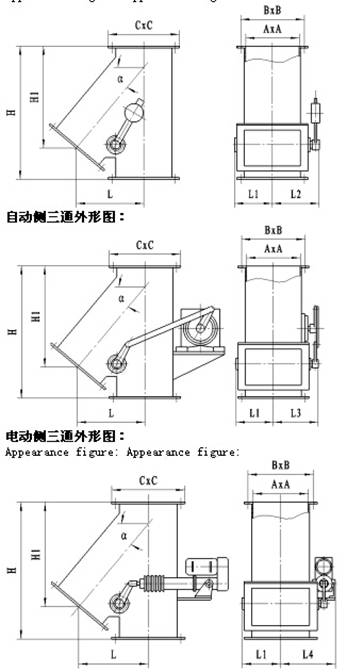

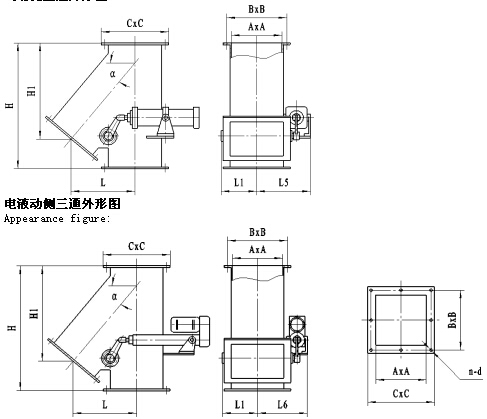

五、侧三通外形图：

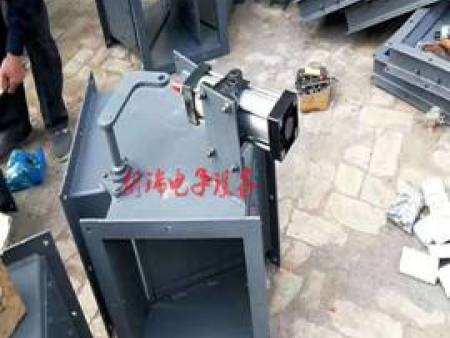

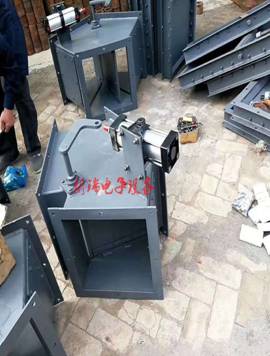

气动侧三通外形图：
外形连接尺寸：
A
B
C
α
H
H1
L
n-d
L1
L2
L3
L4
L5
L6
200 × 200
245 × 245
280 × 280
45o
530
394
289
8- Φ 10
180
220
220
290
320
340
50o
600
445
293
55o
650
505
290
60o
735
594
295
250 × 250
305 × 305
350 × 350
45o
605
448
338
12- Φ 10
220
250
250
310
345
410
50o
675
512
342
55o
735
595
346
60o
820
706
355
300 × 300
355 × 355
400 × 400
45o
690
499
374
12- Φ 12
250
280
280
375
370
440
50o
750
568
380
55o
820
658
380
60o
910
791
405
400 × 400
455 × 455
500 × 500
45o
825
598
463
16- Φ 12
280
325
325
425
420
470
50o
930
709
490
55o
1020
859
504
60o
1155
1005
505
500 × 500
555 × 555
600 × 600
45o
1000
755
575
20- Φ 14
350
385
395
480
500
520
50o
1110
888
597
55o
1250
1052
632
60o
1425
1260
647
600 × 600
655 × 655
700 × 700
45o
1297
921
706
20- Φ 14
400
450
450
540
550
570
50o
1430
1097
742
55o
1500
1223
731
60o
1677
1481
768
700 × 700
755 × 755
800 × 800
45o
1450
1029
779
20- Φ 14
450
500
500
630
620
650
50o
1520
1163
809
55o
1708
1421
850
60o
1863
1646
850
800 × 800
855 × 855
900 × 900
45o
1555
1125
860
24- Φ 14
500
550
550
680
670
700
50o
1702
1327
907
55o
1892
1594
946
60o
2145
1885
913

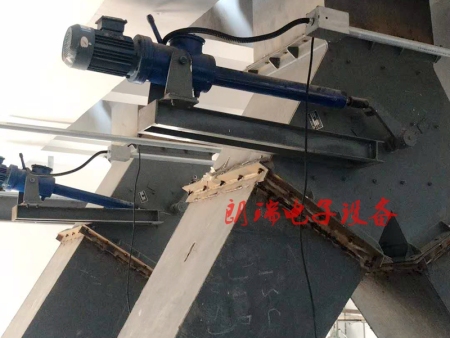

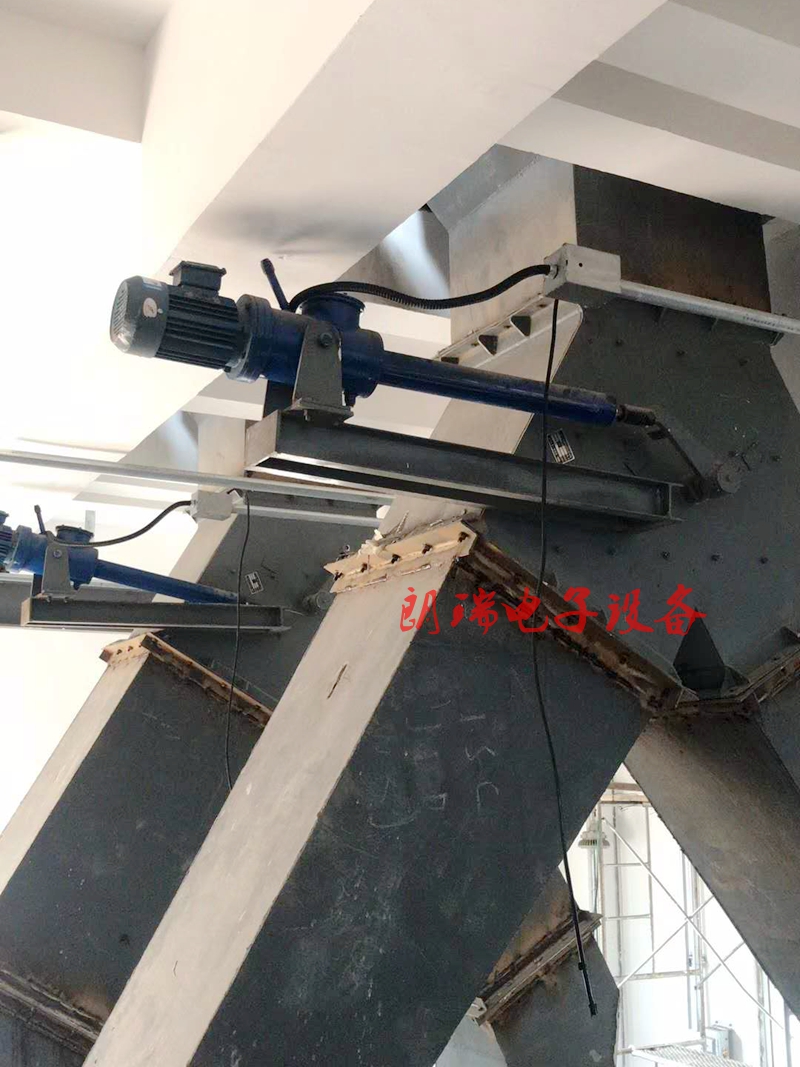

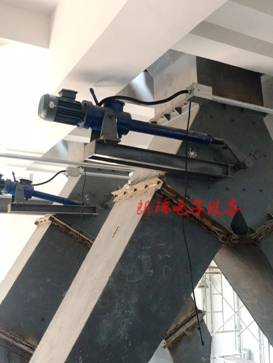

六、应用案例
