摘要
YG-B系列金属探测仪采用专用芯片数字电路技术，适用于有磁性和非磁性散状物料皮带输送及处理系统的各行业，可调矿石品位带速、矿种，可进行数字设定，具有自检功能，方便调整和维护，灵敏度调节智能化，有效的将金属异物探测并排除，提高了产品质量和确保破碎设备的正常运行。
产品介绍
JYG-B系列金属探测仪（输送机金属探测仪）是磁性物料带式输送系统中检测金属而研制的机型。（如黑色、有色金属矿山、炼铁厂等）。可抑制物料品位于50%以下的磁性矿石所产生的“涡流效应”。当物料中的有害金属通过传感器时，金属探测仪报警，并给出控制信号，通过电子技术对其进行处理并驱动执行机构（电磁铁、电机开关）动作，从而排除有害金属，亦可人工捡除。传感器为管道式，一端可拆卸结构，安装方便。该机型也适用于非磁性物料输送系统中检测金属。
技术指标：
Ø 环境温度：-20℃-40℃
Ø 电源电压：~220v+10% 50Hz
Ø 整机功耗：≤30W
Ø 皮带速度：0.8-3.5m/s
Ø 灵敏度：≥Ø25-ø50mm 和物料粒度、品位有关。
当物料粒度≤300mm。物料品位≤50%，可检测出100*60*8mm铁块。
Ø 控制输出：继电器接点输出，一对常开，一对常闭。
Ø 接点容量：5A 220VAC/28vdc
注：传感器地脚尺寸符合TD-75型胶带输送机标准。

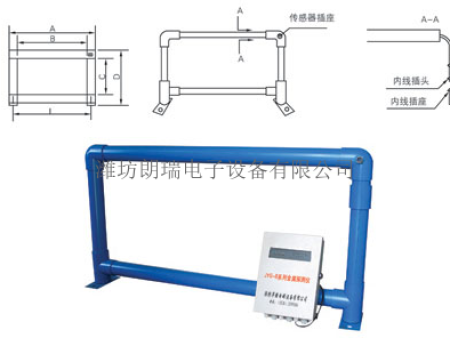

型号
胶带
宽度
mm适应
带宽
m/sA
B
传感器外形尺寸mm
C
D
L
标准型
加高型
标准型
加高型
JYB-B-5
500
0.8-3.5
850
690
350
510
740
JYB-B-6
650
1000
840
890
JYB-B-8
800
1200
1040
1090
JYB-B-10
1000
1400
1240
420
520
580
680
1290
JYB-B-12
1200
1600
1440
470
570
630
730
1490
JYB-B-14
1400
1840
1680
520
620
680
780
1730
JYB-B-16
1600
2040
1880
570
670
730
830
1930
JYB-B-18
1800
2300
2140
630
730
790
890
2190
JYB-B-20
2000
2500
2340
680
780
840
940
2390
安装注意事项：
1、皮带输送机机架的振幅小于0.5mm时，可直接安装在皮带机架即可，如果振幅超过0.5mm时，应另配固定支架安装。
2、本机的输入电压为交流电220V±10V，如果电源电压超过此值应配稳压电源。如果以上两项超过规定值时，金属探测仪可能出现误动作而影响设备的正常工作。

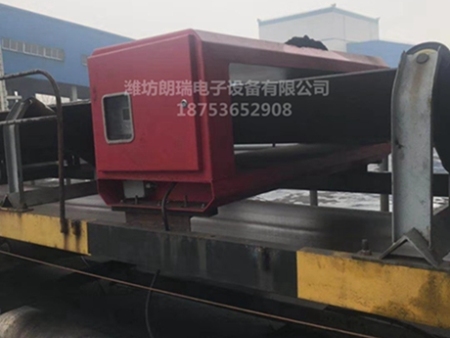

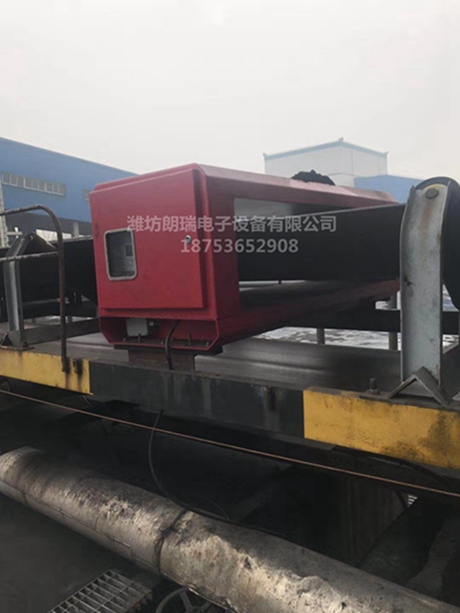

现场应用：
